دستگاه دیاگ خودرو؛ کاربردها، عملکرد و محدودیت‌ها
دستگاه دیاگ خودرو ابزاری ضروری برای عیبیابی خودروهای مدرن است. در این مقاله با شیوه کار، کاربردها و محدودیت‌های آن آشنا می‌شوید.
دستگاه دیاگ خودرو ابزاری است که نقش مهمی در عیبیابی خودروهای مدرن ایفا میکند. با افزایش سیستم‌های الکترونیکی و استفاده از ECU در همه خودروها، شناسایی مشکلات بدون باز کردن قطعات امکان‌پذیر شده است اما باید دانست که این روش نیز محدوده‌ای دارد.
معرفی دستگاه دیاگ خودرو
دیاگ (مخفف واژه Diagnostic به معنی تشخیص)، ابزاری است که به دادههای ذخیرهشده در ECU خودرو دسترسی مستقیم دارد. نقش اصلی آن خواندن کدهای خطا (DTC) و دادههای زنده (Live Data) از بخش‌های مختلف خودروست. سیستم‌های کنترلی و شبکه حسگرهای متعدد، اطلاعات مربوط به موتور، گیربکس، ترمز، سیستم سوخت‌رسانی و... را به ECU می‌فرستند. چنانچه عملکرد قطعه‌ای از حد استاندارد خارج شود، ECU این موضوع را با ثبت یک کد خطا اعلام میکند.
ساختار و روش کار دستگاه دیاگ

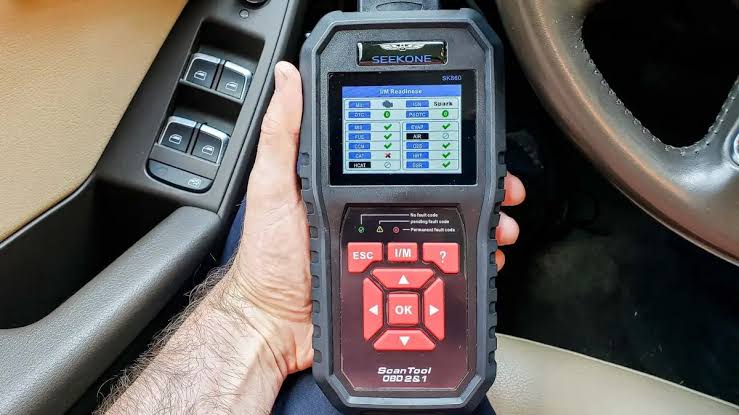

دیاگ با اتصال به درگاه OBD خودرو، کدهای خطا را دریافت و به تعمیرکار نمایش میدهد. معمولاً وقتی پارامتری مانند دمای موتور یا عملکرد سنسور اکسیژن غیرطبیعی شود، ECU خطا را ذخیره و در بسیاری موارد چراغ چک موتور را روشن میکند. تعمیرکار با کمک دیاگ می‌تواند اطلاعات لحظهای از بخش‌هایی چون ولتاژ باتری، فشار منیفولد، دور موتور و وضعیت سنسورها را نیز مشاهده کند تا شناسایی ایراد دقیق‌تر انجام گیرد.
امکان خواندن کد خطاهای بخش موتور، سیستم سوخت، آلایندگی و احتراق
نمایش داده زنده از عملکرد سنسورها (Live Data)
حذف کد خطا پس از رفع ایراد و خاموش‌شدن چراغ چک
قابلیت‌های اصلی دیاگ | توضیح مختصر |
|---|---|
خواندن کد خطا (DTC) | نمایش خطاهای ثبتشده در ECU |
داده زنده (Live Data) | مانیتور کردن پارامترهای کلیدی بهصورت لحظهای |
حذف کد خطا | پاک‌کردن خطا از ECU پس از تعمیر |
برنامهریزی و کالیبراسیون | در برخی مدل‌ها، امکان برنامهریزی ECU و تعریف سوییچ جدید |
بازنشانی سرویس دوره‌ای | ریست یادآوری سرویس و تنظیمات جانبی |
کاربردهای گسترده دستگاه دیاگ در خودروهای مدرن
امروزه خودروها به ده‌ها حسگر و ECU مجزا مجهز هستند. با دیاگ می‌توان به عیبیابی سیستم‌هایی مانند گیربکس اتوماتیک (تعویض دنده، فشار روغن یا شیرهای برقی)، سنسور اکسیژن، میل‌لنگ یا فشار هوا پرداخت. همچنین، شناسایی وضعیت سیستم‌های ایمنی چون ایربگ، ABS و ESP نیز از طریق کنترلرهای مخصوص امکان‌پذیر است.
در خودروهای جدیدتر، دستگاه دیاگ پیشرفته علاوه‌بر عیبیابی، قابلیت برنامهریزی ECU، تعریف سوییچ و کالیبراسیون سنسورها را هم دارد. در وسایل نقلیه هیبرید و برقی، حتی امکان تعریف عملکرد باتری وجود دارد.
محدودیت‌های دیاگ خودرو؛ هر ایرادی را نشان نمی‌دهد
گرچه خواندن کدهای خطا ابزاری مفید است، اما دیاگ فقط خطاهایی را نمایش میدهد که ECU ثبت کرده باشد. بعضی ایرادات مکانیکی، چون شکستگی قطعات، خرابی واشر سرسیلندر یا روغن‌ریزی‌های جزئی با دیاگ تشخیص داده نمی‌شوند و همچنان به بازدید فیزیکی و تجربه تعمیرکار بستگی دارد. نکته دیگر اینکه ثبت یک کد خطا به معنی خرابی قطعه ثبتشده نیست و ممکن است به سیمکشی یا کیفیت سوخت نیز مربوط شود. تعمیرکار حرفه‌ای کدهای خطا را نقطه شروع عیبیابی و نه پایان آن درنظر می‌گیرد.
دیاگ؛ ابزار یا راهکار نهایی؟
دیاگ وسیله‌ای ضروری در تشخیص اولیه عیب خودروهای جدید است و کار تعمیرات را سرعت می‌بخشد. در عین حال، تشخیص قطعی بسیاری از مشکلات به بازدید چشمی و تحلیل تخصصی هم نیاز دارد. بهترین نتیجه زمانی حاصل میشود که ترکیب دادههای دیاگ و مهارت فنی مکانیک با هم استفاده شوند.
سؤالات متداول
- دستگاه دیاگ خودرو چیست؟
- دیاگ ابزاری است که دادههای ذخیرهشده در ECU خودرو را خوانده و خطاهای ثبتشده را به تعمیرکار نشان میدهد.
- دیاگ خودرو چگونه کار میکند؟
- دستگاه دیاگ با اتصال به درگاه OBD خودرو، کدهای خطا را از ECU دریافت و نمایش میدهد و دادههای لحظهای پارامترهای مختلف خودرو را هم قابل مشاهده میکند.
- چه محدودیتهایی برای دستگاه دیاگ وجود دارد؟
- دیاگ فقط خطاهایی را نشان میدهد که ECU ثبت کرده باشد؛ ایرادات مکانیکی مانند شکستگی قطعه یا روغنریزی خفیف را نمیتواند بهصورت مستقیم تشخیص دهد.
- آیا کد خطای دیاگ همیشه نشاندهنده خرابی همان قطعه است؟
- خیر؛ گاهی کد خطا به مشکلاتی مانند سیمکشی، نشتی هوا یا سوخت نامناسب مربوط میشود و خرابی قطعه تنها یکی از احتمالات است.
- دیاگ چه کاربردهایی در خودروهای جدید دارد؟
- علاوه بر عیبیابی، دیاگ در بعضی خودروها قابلیت برنامهریزی ECU، تعریف سوییچ جدید، کالیبراسیون سنسورها و ریست سرویس را نیز فراهم میکند.
