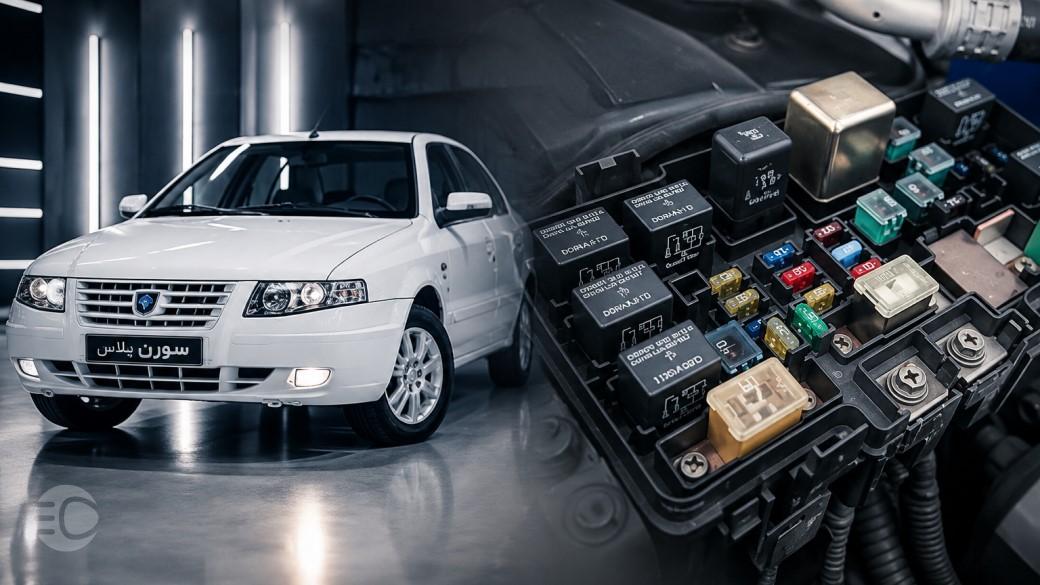

راهنمای کامل جعبه فیوز سورن پلاس: موقعیت، نقشه و آموزش تعویض

اگر یکی از سیستم‌های الکتریکی سورن پلاس شما ناگهان از کار افتاده، احتمالاً فیوز مرتبط سوخته است. جعبه فیوز سورن پلاس در دو نقطه اصلی قرار دارد: داخل اتاق و محفظه موتور. این راهنما به شما نشان می‌دهد هر کدام کجا هستند، چه فیوزهایی دارند و چگونه می‌توانید فیوز معیوب را تشخیص و تعویض کنید.

موقعیت جعبه فیوز داخل اتاق سورن پلاس

جعبه فیوز داخل اتاق در سمت چپ داشبورد و قسمت پایینی فرمان نزدیک زانوی چپ راننده قرار دارد. این جعبه با یونیت کنترل مرکزی اتاق (CCN/BCM) ادغام شده و شامل فیوزهای تیغه‌ای استاندارد و مینی با آمپراژ بین ۵ تا ۳۰ آمپر است. سورن پلاس بسته به تیپ، سه نوع مختلف جعبه فیوز داخل اتاق دارد که ممکن است تعداد و چیدمان فیوزها در آن‌ها متفاوت باشد.

پشت درب پلاستیکی این جعبه معمولاً یک دیاگرام چاپی با شماره فیوز، آمپر مجاز و نماد سیستم مربوطه وجود دارد که می‌توانید برای شناسایی سریع‌تر فیوز مورد نظر از آن استفاده کنید.

موقعیت جعبه فیوز محفظه موتور سورن پلاس

جعبه فیوز محفظه موتور در سمت راست محفظه موتور پشت چراغ جلو و کنار باتری قرار دارد. این جعبه شامل فیوزهای جریان بالا (Maxi Fuses) با آمپراژ بین ۳۰ تا ۸۰ آمپر و رله‌های قدرت است که سیستم‌هایی با مصرف برق بالاتر مانند کولر، فن رادیاتور، پمپ سوخت و سیستم شارژ را کنترل می‌کنند. سورن پلاس پنج نوع جعبه فیوز محفظه موتور متفاوت دارد که تیپ خودرو تعیین می‌کند کدام یک نصب شده است.

همانند جعبه داخل اتاق، دیاگرام چاپی روی درب یا داخل جعبه فیوز محفظه موتور به شما کمک می‌کند فیوز یا رله مشکل‌دار را سریع پیدا کنید.

نحوه تشخیص فیوز سوخته

قبل از تست فیوز، حتماً سوئیچ خودرو را کاملاً خاموش کنید. برای تشخیص فیوز سوخته دو روش ساده وجود دارد:

• بررسی چشمی: فیوز را بیرون بکشید و در برابر نور نگه دارید. اگر رشته فلزی U شکل داخل آن قطع یا ذوب شده باشد، فیوز سوخته است.

• استفاده از تستر برق: با تستر برق خودرو می‌توانید بدون بیرون کشیدن فیوز، سلامت آن را بررسی کنید. این روش سریع‌تر و کم‌خطرتر است.

اگر یک سیستم کار نمی‌کند ولی فیوز مربوطه سالم است، ممکن است مشکل از رله یا خود مدار الکتریکی باشد.

راهنمای تعویض فیوز سورن پلاس

تعویض فیوز کار ساده‌ای است، اما رعایت چند نکته ضروری است:

1. سوئیچ خودرو را کاملاً خاموش کنید.

2. فیوز سوخته را پیدا کرده و با دقت بیرون بکشید.

3. فیوز جدید باید از نظر ظرفیت و آمپراژ دقیقاً هم‌اندازه فیوز قبلی باشد. آمپراژ هر فیوز روی خود فیوز و دیاگرام جعبه فیوز نوشته شده است.

4. فیوز جدید را به‌آرامی در جای خود فشار دهید تا کاملاً نشست کند.

هشدار مهم: هرگز از فیوز با آمپر بالاتر استفاده نکنید؛ این کار خطر آتش‌سوزی سیم‌کشی را به همراه دارد. به‌کارگیری سیم یا فویل به‌جای فیوز بسیار خطرناک است و می‌تواند باعث صدمات جدی شود.

اگر فیوز جدید دوباره سوخت چه کنیم؟

اگر فیوز جدید بلافاصله پس از نصب مجدداً بسوزد، این نشانه وجود یک اتصال کوتاه یا مشکل جدی‌تر در مدار الکتریکی است. در این صورت خودرو را روشن نکنید و برای عیب‌یابی دقیق به متخصص برق خودرو مراجعه کنید. تعویض مکرر فیوز بدون رفع علت اصلی فقط هزینه بیشتر و احتمال آسیب به سیستم‌های دیگر را افزایش می‌دهد.

جمع‌بندی

حالا که می‌دانید جعبه فیوز سورن پلاس کجاست و چگونه فیوز معیوب را پیدا و تعویض کنید، می‌توانید بسیاری از مشکلات الکتریکی ساده را خودتان رفع کنید. همیشه فیوز با آمپراژ صحیح استفاده کنید و اگر فیوز به‌طور مکرر می‌سوزد، حتماً به تعمیرگاه مراجعه کنید. برای اطلاعات بیشتر دربارهٔ خدمات خودرو می‌توانید از بخش خدمات خودرو استفاده کنید.
