بررسی عملکرد سنسور MAP و نقش آن در موتور خودرو

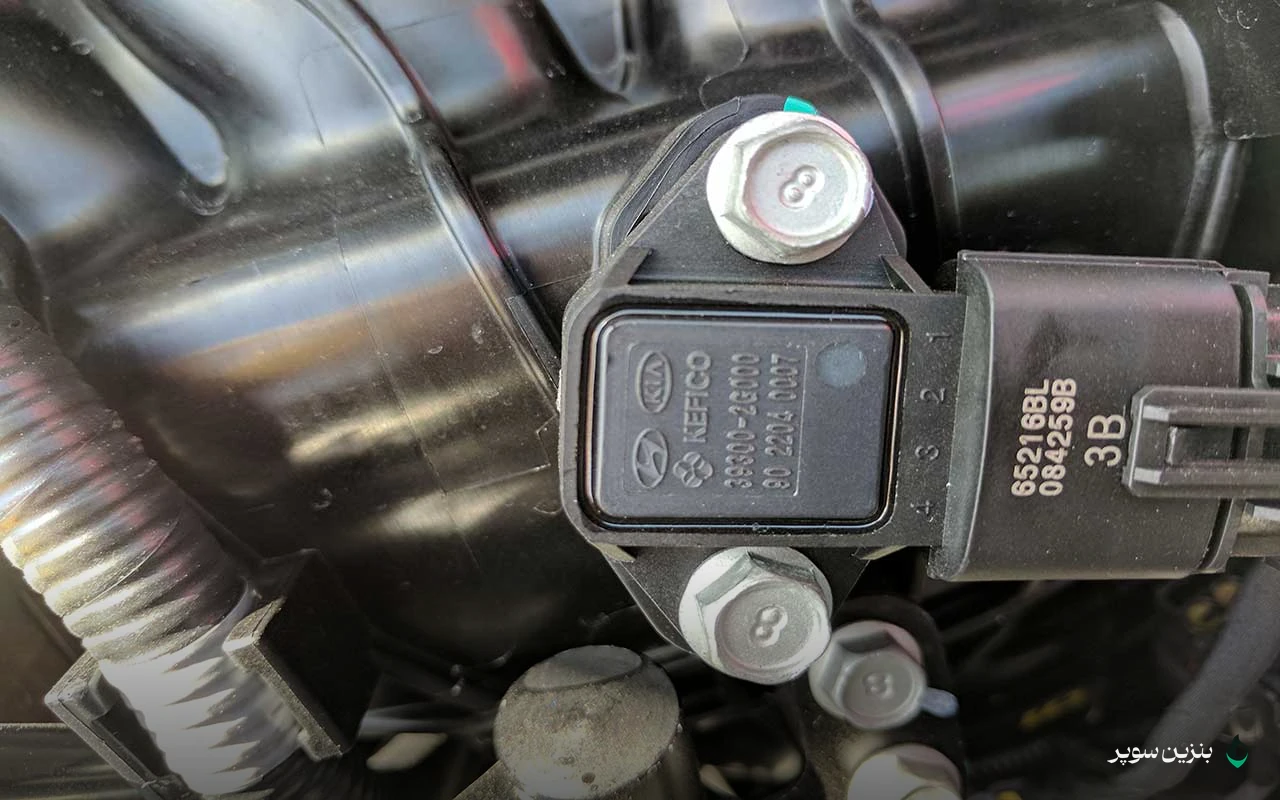

سنسور MAP خودرو یکی از حسگرهای کلیدی است که فشار هوای ورودی به منیفولد را اندازه‌گیری و داده‌هایی ضروری جهت مدیریت موتور به ECU ارسال می‌کند. با محوریت همین داده‌ها، کارایی و سلامت موتور تا حد زیادی کنترل می‌شود.

وظیفه سنسور MAP در خودرو

MAP مخفف Manifold Absolute Pressure است و وظیفه اصلی آن، اندازه‌گیری مقدار فشار هوای واقع در منیفولد است. سنسور MAP با مقایسه فشار جریان هوا و خلاء در یک مخزن کوچک، اطلاعات را به ECU منتقل می‌کند؛ این اطلاعات در کنار داده‌های دیگر، نقشی حیاتی در تعیین دقیق چگالی و جرم هوا ایفا می‌کند.

سن و موقعیت نصب سنسور MAP

سنسور MAP معمولاً بعد از دریچه گاز نصب می‌شود تا فشار داخلی منیفولد را به طور مستقیم اندازه بگیرد. این فشار در حالت نیمه باز بودن دریچه گاز کمتر از محیط و در حالت کاملاً باز برابر با فشار اتمسفر است.

تأثیر داده‌های MAP بر عملکرد موتور

• ECU با داده‌های MAP، چگالی هوای ورودی و جرم جریان هوا را تخمین می‌زند.

• افزودن سنسور دمای هوای ورودی (Intake Air Temperature) دقت این تخمین را افزایش می‌دهد؛ چرا که چگالی هوا وابسته به فشار و دما است.

• ECU بر اساس فشار و دما، مقدار سوخت مورد نیاز و زمان جرقه زنی شمع هر سیلندر را تنظیم می‌کند.

• تنظیم زمان جرقه زنی (advance یا retard) به نحوی انجام می‌شود که احتمال بروز خوداشتعالی کاهش یابد.

• عملکرد صحیح سنسور MAP باعث کاهش مصرف سوخت و آلایندگی موتور می‌شود.

جدول محدوده‌های اندازه‌گیری سنسور MAP

استفاده سنسور MAP در انواع موتور

موتورهای تنفس طبیعی

در بیشتر خودروهای تنفس طبیعی، در کنار MAP ممکن است سنسور MAF نیز نصب شود. ECU معمولاً داده‌های MAF را مبنا قرار داده و از MAP برای کنترل صحت عملکرد سیستم EGR یا پشتیبانی در صورت خرابی MAF بهره می‌گیرد.

موتورهای پرخوران

در موتورهای پرخوران، هر دو سنسور MAF و MAP کاربرد دارند و MAP باید قابلیت اندازه‌گیری فشار بالاتری داشته باشد. در این موتورها اگر سنسور MAP مخصوص تنفس طبیعی نصب شود، اختلالی در عملکرد موتور ایجاد خواهد شد.

کنترل سیستم EGR با داده‌های سنسور MAP

سنسور MAP هنگام شتاب‌گیری برای کنترل شیر EGR مورد استفاده قرار می‌گیرد. تغییر فشار منیفولد پس از باز شدن شیر EGR نشانه عملکرد صحیح این سیستم است؛ در غیر این صورت، احتمال مشکلات در سیستم EGR وجود دارد.

چه نکاتی برای خرید و نگهداری سنسور MAP باید بدانیم؟

انتخاب سنسور MAP مناسب با محدوده فشار موتور اهمیت زیادی دارد و کاربرد آن در مدیریت سوخت و آلایندگی مسأله‌ای حیاتی است. برای اطلاع از خدمات خودرویی، راهنمایی‌های بیشتر را بخوانید. دانستن تفاوت سنسور MAP برای انواع موتور، نقش آن در ECU و ارتباطش با سیستم EGR می‌تواند به حل مشکلات عملکرد موتور و کاهش هزینه‌های سوخت کمک کند.
